一、概述:

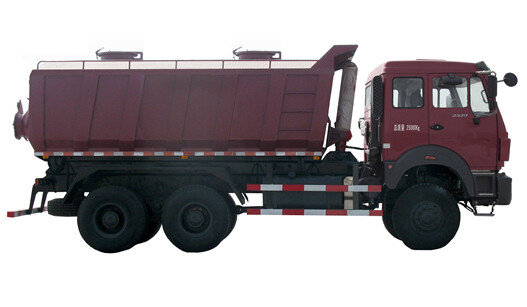

本輸砂車主要由汽車底盤、舉升機構、砂箱體三部分構成
汽車底盤采用北方奔馳汽車底盤、舉升機構液壓系統采用海沃FC169、上裝砂箱體為自制焊接件。
二、輸砂車性能
1、有效容積:17m3;
2、最大舉升角度:48°±2°;
3、外形尺寸(長×寬×高)┨:8020×2500×3300;
三、主要部件技術參數:
1、汽車底盤
(1)型號:ND3252B38(6×4);
(2)軸距:3800+1450 ┨;
(3)發動機型號:WP10.290;
(4)最大功率:213 kW;
2、液壓系統(海沃FC169)
(1)型號:FC169-4-05180-000A-K0343;
(2)舉升重量:50~83 T;
(3)有效行程:5180┨;
3、砂箱體
(1)有效容積:17 m3;
(2)外形尺寸(長×寬×高)┨:5000×2500×1850;
4、外型尺寸(長×寬×高) 8720×2500×3450 mm
5、設備總重:25000 kg
